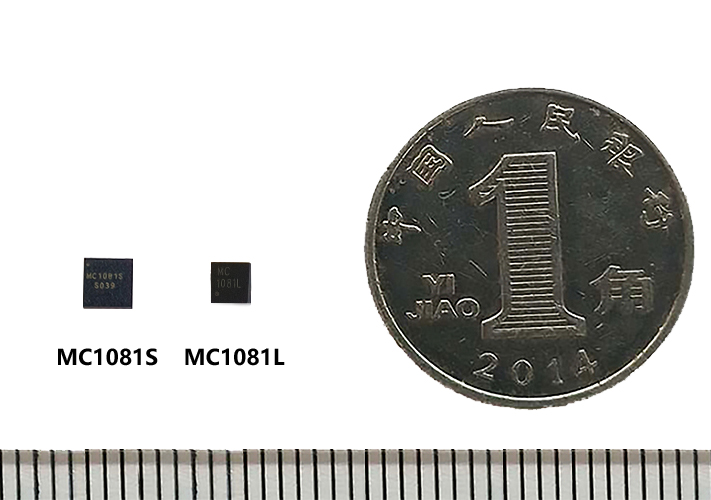

在傳感技術不斷革新的當下，一款性能卓越、應用廣泛的芯片能為眾多領域帶來新突破。今天，為大家介紹一款敏源傳感新推出的十通道多模式寬頻數字電容傳感芯片——MC1081（子型號：MC1081S、MC1081L），它憑借強大的功能，悄然改變我們對傳感設備的認知，可廣泛應用于液位測量、含水率測量、水浸傳感、干濕度分析、介電檢測、接近感知、按鍵觸制、手勢識別等多種場景。







十/四通道測量，測量范圍極廣（1pF~10nF）



MC1081是一款高集成度的數字電容芯片，直接與測量電極板相連，通過振蕩頻率變化感知電容變化。它擁有十通道（MC1081L為四通道），支持10路單端電容/5路雙端電容測量，測量范圍極廣，達1pF至10nF。并且，激勵頻率在0.1MHz~30MHz之間可靈活配置，幅度可按需調整，以更好適應不同場景使用需求。



多種工作模式，帶溫度補償

MC1081測量輸出16bit數字信號，對應電容最高分辨率1fF，細微的電容變化都逃不過它的“眼睛”。并且，芯片支持單端電容、雙端浮空電容和互電容等多種測量模式，內置16bit高精度數字溫度傳感器，能進行精準溫度補償，為測量結果的準確性加上雙保險。



全數字化設計，供電范圍寬，功耗低

MC1081采用全數字化設計，通過I2C接口輕松配置功能、讀取數據，最高通訊速率可達1Mbps；供電電壓范圍2.3V~5.5V，內置LDO，降低了對外部電源的要求；典型單通道平均電流僅2.5μA（1Hz時），睡眠電流更是低至50nA，在保障性能的同時，大大降低了設備能耗。



芯片特性



芯片具有如下特性：

- 支持10路單端電容/5路雙端電容測量

- 電容測量范圍：1pF~10nF

- 測量激勵：100KHz~30MHz，幅度可配置

- 電容/頻率分辨率：16bit

- 支持有源屏蔽，相鄰互電容測量

- 供電電壓范圍：2.3V~5.5V，內置LDO

- 單通道轉換時間：0.1ms~23.5ms可配置

- 內置16bit高精度數字測溫

- 典型單通道平均電流：2.5μA@1Hz

- 睡眠電流：50nA

- 通信接口：I2C

- 工作溫度：-55℃~+125℃

- QFN16/DFN8封裝可選



目前，MC1081系列已在立創商城上線，同時，帶MCU的十通道多模式寬頻數字電容處理器芯片MCP1081S也已同步推出，芯片及對應開發板等產品鏈接詳見下表：



商品編號	廠家型號	產品名稱	封裝	備注
C42931404	MC1081S	十通道多模式寬頻數字電容傳感芯片	QFN16
C46682306	MC1081L	四通道多模式寬頻數字電容傳感芯片	DFN8
C42931403	MC1081PCB	MC1081小基板	/	MC1081系列開發套件，可兼容MC1081S、MC1081L的開發、調試使用。
C48677816	MCSK-MC1081	電容傳感開發板	/
C45359335	MCP1081S	十通道多模式寬頻數字電容處理器芯片	QFN24
C45935334	MCP1081EVK	MCP1081小基板	/	MCP1081開發板





關于敏源傳感



敏源傳感是一家工業、安全、環境傳感類的芯片及模組垂直解決方案商。創始團隊留學歸國創業，來自美國、加拿大等知名半導體公司，具有豐富的產業界經驗。公司在浙江嘉興、北京、合肥建立了傳感芯片設計、模組設計及客戶服務團隊。公司技術路線從傳統模擬器件升級到數字模擬混合的智能傳感芯片，核心信號鏈采集電路包含敏感材料驅動、弱信號放大、調理、模數轉換、算法補償、存儲、通信等功能。傳感模組和器件內置嵌入式邊緣計算算法，配合產品結構與工業化設計可為各行業應用提供場景細分的、定制化的、多傳感融合的、交鑰匙的解決方案。



公司核心芯片產品為高精度電容傳感芯片、電感調理芯片、電化學調理芯片、數字溫度傳感芯片4大系列；傳感器模組包括液位、水浸、流水、雨量、含水率、電導率、pH值、冰霜、溫度、濕度、接近、位置、傾角、振動等14個系列。特色傳感器有土壤多參數傳感器、深水液位計、電容式水浸傳感器、高可靠性溫濕度探頭、超低溫工業溫度探頭、三軸高精度傾角計、低功耗雨量計、FFT振動分析儀、結冰傳感器等，在汽車電子、工業檢測、智能家電、智慧農業、安全監測等行業廣泛應用。
