日前，電子設備拆解社區eWiseTech把三星新一代旗艦機Galaxy S8（亞太版）給拆了，bin梳理了IC物料清單，全是干貨，拿走不謝……

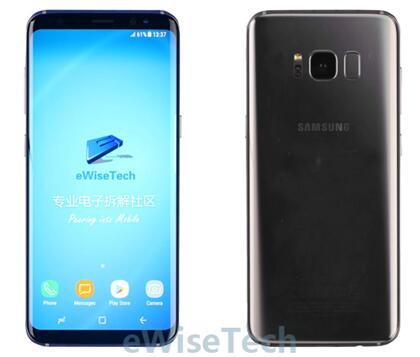

三星新一代旗艦機Galaxy S8（亞太版）采用10nm工藝 Exynos 8895處理器，4GB內存+64GB閃存，支持IP68級別防水，支持虹膜識別、面孔識別和指紋識別，同時還是首個采用藍牙5.0通訊技術的手機。





相機方面后置攝像頭為12MP像素，支持OIS光學防抖。前置攝像頭為8M像素，虹膜識別攝像頭為5MP像素，前置攝像頭和虹膜識別攝像頭裝配于同一模組內。

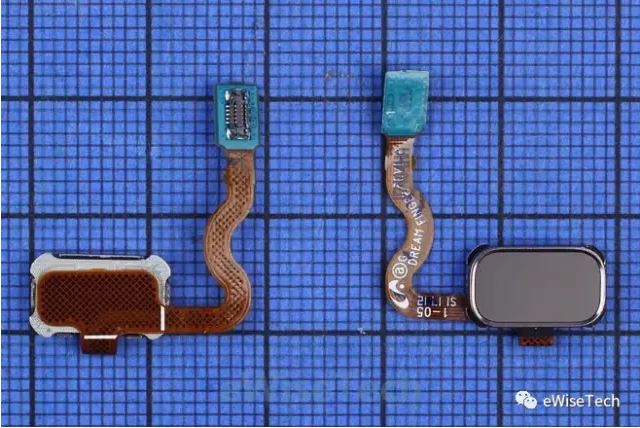

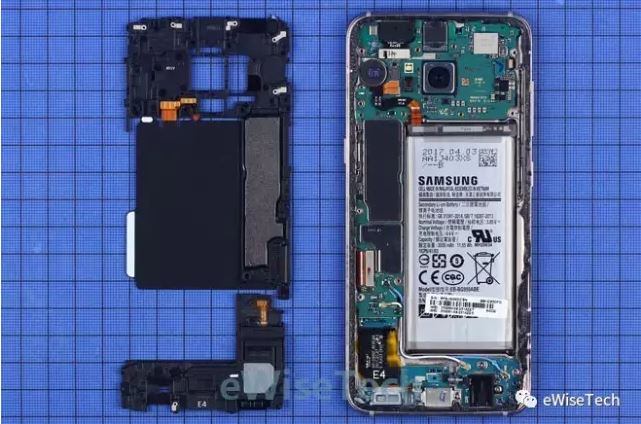

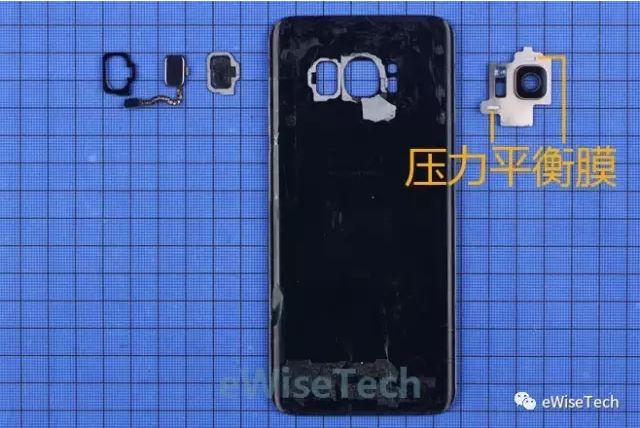

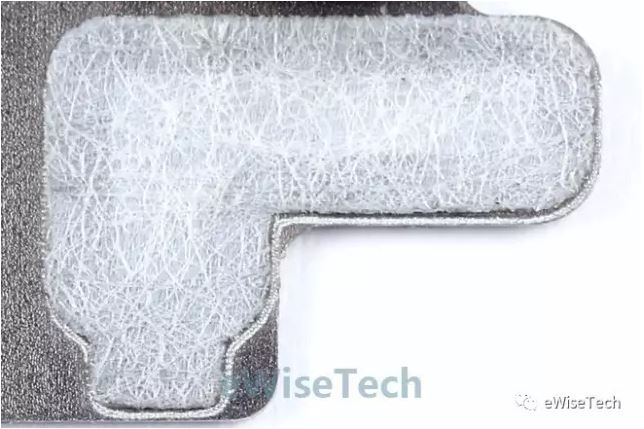

屏幕、后蓋、按鍵、USB接口、耳機口、SIM卡槽、聽筒、揚聲器、麥克風等都進行了防水處理。整機采用銅管、硅脂和石墨片散熱。 后蓋上集成指紋識別和攝像頭保護蓋，在攝像頭保護蓋上貼有壓力平衡膜，此膜通過平衡手機內外壓力來減小手機內所承受的應力，且保護內部元器件不受日常生活中所使用液體的影響。

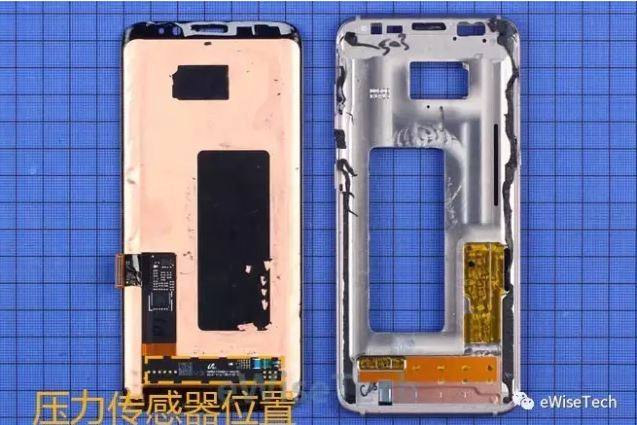

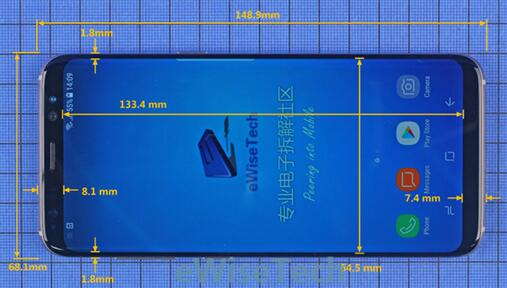

手機屏幕尺寸對角線為5.8英寸（直角）/5.6英寸（圓角），可視區域?yàn)?33.4mm*64.5mm，窄邊框?yàn)?.6mm，屏占比高達84.9%。

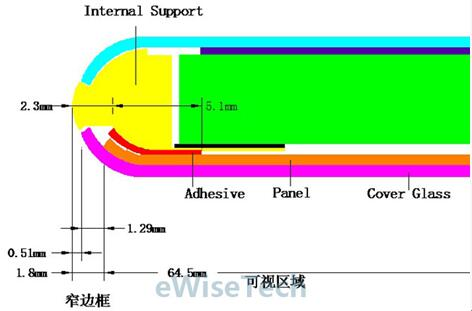

雙曲面玻璃的厚度均為0.7mm，屏幕與內支撐通過寬5.1mm的膠貼合，增強其防水性能。下圖為S8縱切面示意圖，結合上圖可以更好的理解S8的整體構造。

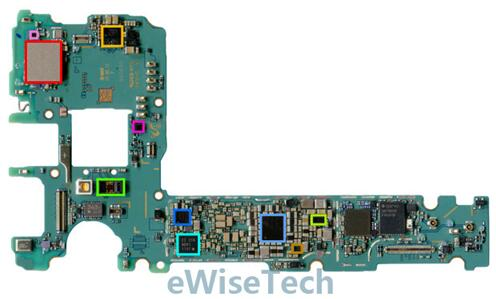

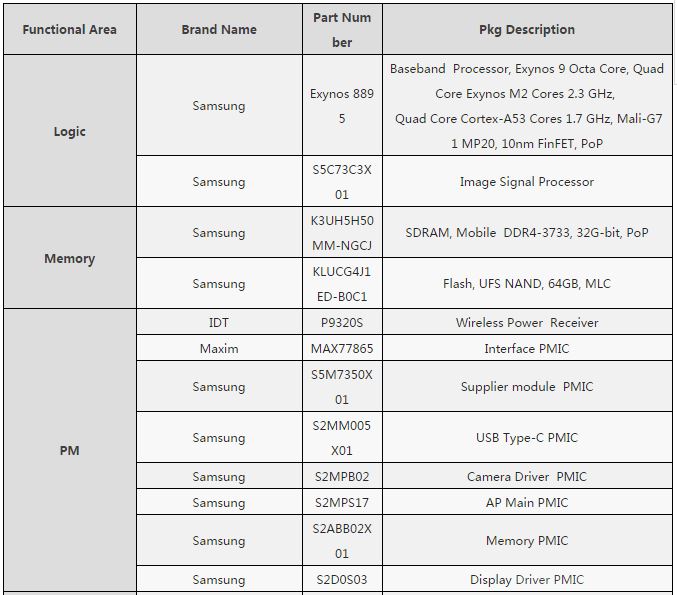

主板正面主要IC（下圖）:



●黃色：STMicroelectronics-LSM6DSL-加速度+陀螺儀

●橙色：BROADCOM-BCM4774-GPS芯片

●綠色：Maxim-MAX77865-電源芯片

●藍色：Samsung-Exynos 8895 &K3UH5H50MM-NGCJ-CPU+4GB內存

●深藍：Samsung-KLUCG4J1ED-B0C1-64GB閃存

●紫色：Samsung-S5M7350X01-電源芯片

●枚紅：Cirrus Logic-CS47L93-音頻編解碼器

主板背面主要IC（下圖）:



●粉色：AKM-AK09916C-電子羅盤

●橙色：IDT-P9320S-無線電源接收器

●玫紅：STMicroelectronics-LPS22H-氣壓傳感器

●綠色：Maxim-心率傳感器

●藍色：Samsung-S5C73C3X01-圖像處理器

●深藍：Samsung-S2MPB02-電源芯片

●天藍：Samsung-S2MPS17-電源芯片

●褐色：Samsung-S2ABB02X01-電源芯片

●黃綠：Samsung-S2D0S03-電源芯片

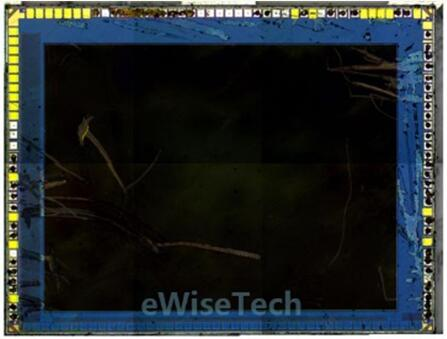

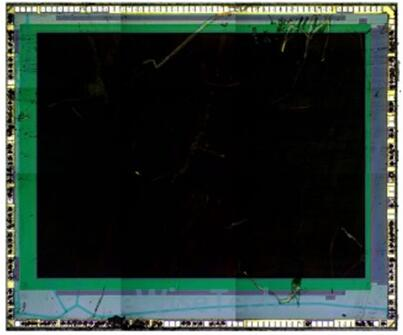

處理器型號為Exynos8895，10nm工藝，Die Size為10.7mm*9.9mm。

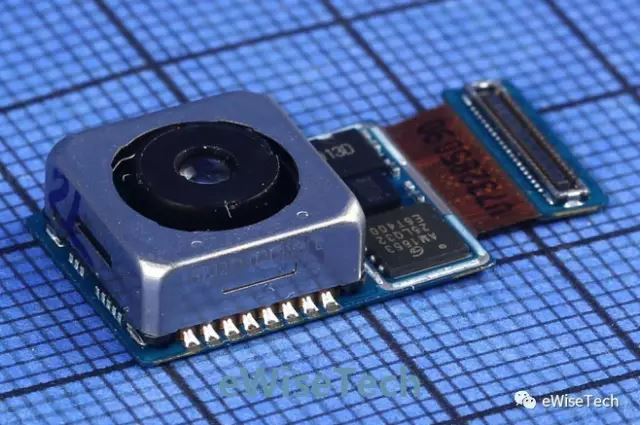

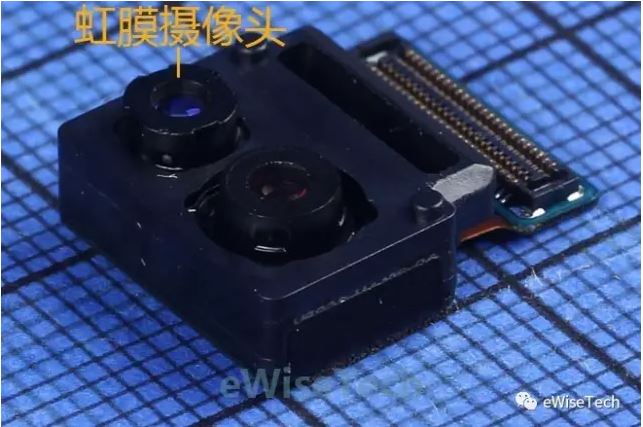

Galaxy S8上的前后攝像頭廠商均為三星，后置攝像頭使用6片鏡片，前置攝像頭使用5片鏡片，虹膜攝像頭使用3片鏡片。前置攝像頭和虹膜攝像頭集成在一起。





























總結：

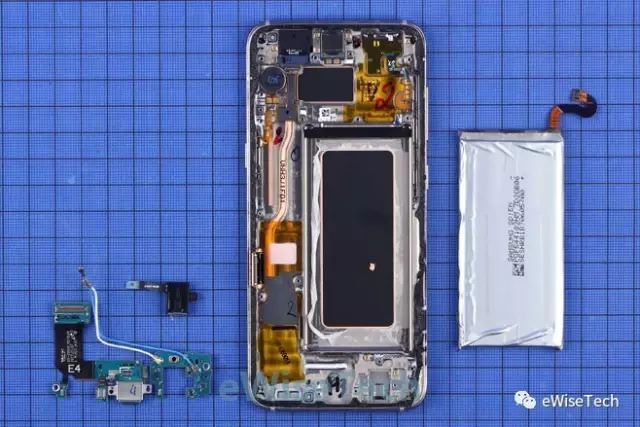

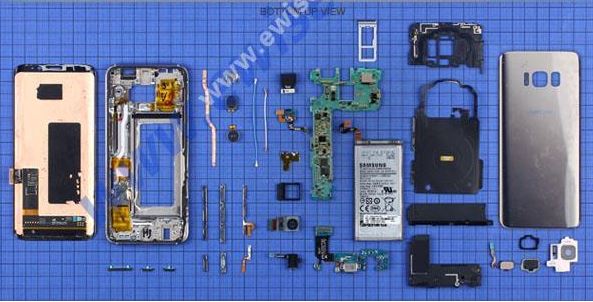

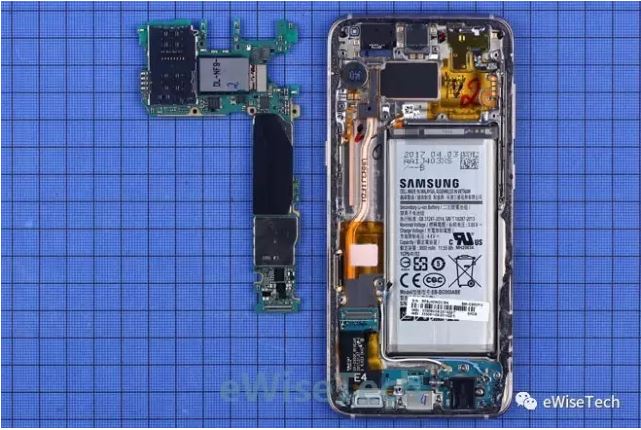

整機采用2種共20顆螺絲固定，前后玻璃通過泡棉膠防水，接口通過硅膠圈防水，使用銅管，硅脂，石墨片和金屬片進行散熱。
